БК мотор-гироскоп от atmosphera

Катушки изготавливать занятие непростое
Если есть возможность, то лучше сделать съёмный коллектор, чтоб при необходимости подобрать наилучшее кол-во витков/диаметр провода.

Не удалось извлечь залитые смолой катушки из ротора - только сейчас вырисовалась картинка, как это делать; надо было вкладыш, формирующий зазор между обмоткой и ротором, делать значительно выше, чтоб за него можно ухватиться было и выдернуть весь пакет, а потом уже освобождать статор от лексана., а кроме того, не помешает слегка зажирить ротор. Пришлось разрушить катушки. Сегодня залью заново и опять ждать.

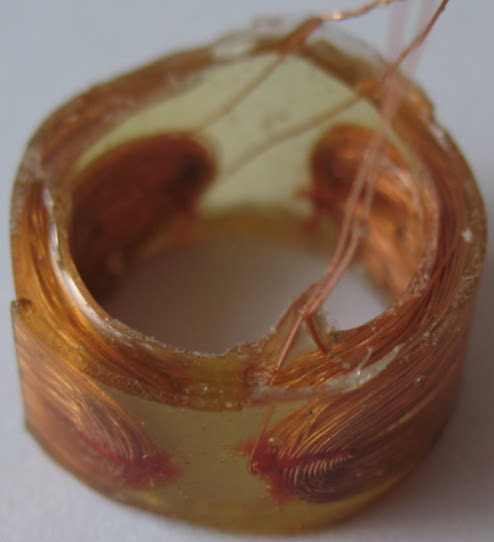

Сердце статора

Красота!

Сергей Филин пишет:

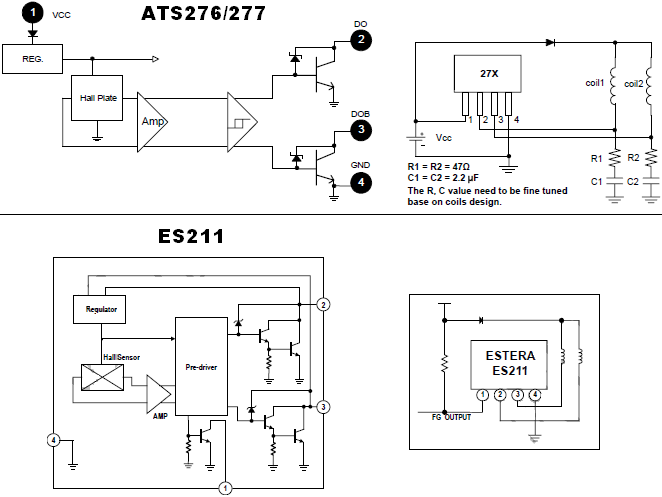

1. Подключается микросхема ATS276/277 и ей подобные очень просто, на иллюстрациях ниже всё описанно.

Только в ES211 первая нога - вывод частоты вращения, а в ATS276/277 - питание. А в остальном, похоже, одинаковы по подключению.

Atmosphera пишет:
kulibin2 пишет:

микросхема ATS276/277 и ей подобные

ES211 - это не "ей подобные" , в которой имеется выход оборотов, и питание датчика и ключей одно.
"Ей подобные" - имеется ввиду микра из кулеров без датчика оборотов и в таком же корпусе как ATS276. Если нужно могу "нарыть" названий микросхем.
А вообще, микр с кулеров довольно много, есть и достаточно маленькие, и не все они одинаковые.
ЗЫ: Как там дела с мотором?
